CHLF(T)12-10臥式節段式多級離心泵

CHLF(T)12-10臥式節段式多級離心泵非自吸離心泵是渤泉泵業制造有限公司制造的主導產品，配加長軸電機采用了免修機械密封，緊湊式結構使泵尺寸很小，軸向入口和徑向出口。輕型段式多級離心泵的過流部件均采用不銹鋼材料（304或316）制成，輕型不銹鋼多級離心泵具有低噪音，耐輕腐蝕，外形美觀、體積小、重量輕、使用壽命長等特點，不同材質的硬質合金密封，保證了不同介質輸送均無泄漏；噪音低：兩個低噪音軸承下的水泵，運轉平穩，除電機微弱聲響，基本無噪聲；故障率低：結構簡單合理，整機無故障工作時間大大提高。采用國內優秀水力模型優化設計而成，是理想的新一代高效節能輕型臥式多級離心泵。采用了免修機械密封。輕型段式多級離心泵的過流部件均采用不銹鋼材料（304或316）制成，具有低噪音，耐輕腐蝕，外形美觀、體積小、重量輕、使用壽命長等特點。



二、應用范圍:

CHLF(T)12-10臥式節段式多級離心泵主要用于家庭型中央空調循環及工業上液體的傳輸。如脫礦物質水、軟水、凈化系統、輕油等的循環和增壓。

1）小型中央空調循環

2）冷卻系統

3）工業清洗

4）水處理（水的凈化）

5）水產養殖

6）施肥/計量系統

7）環境應用



三、工作條件:

稀薄、干凈、不凝、不爆炸、不含固體顆粒或纖維的液體。

液體溫度： 常溫型－15℃至+70℃

熱水型+70℃至+110℃

最大環境溫度：+40℃

最大運作壓力：10巴

最大進口壓力受最大運作壓力限制

介質酸堿性：PH4~9



四、輸送液體：

1、稀薄、清潔、不含固體顆粒或纖維的非易燃易爆液體。

2、泵可以輸送諸如礦泉水、軟化水、純水、清油和其它輕化工介質。

3、當輸送液體的密度或粘度大于水，如需要，必須配用大功率電機。

4、泵是否適用于某一特定液體由多種因素決定，其中最重要的是氯含量、PH值、溫度和溶濟、油的含量等。

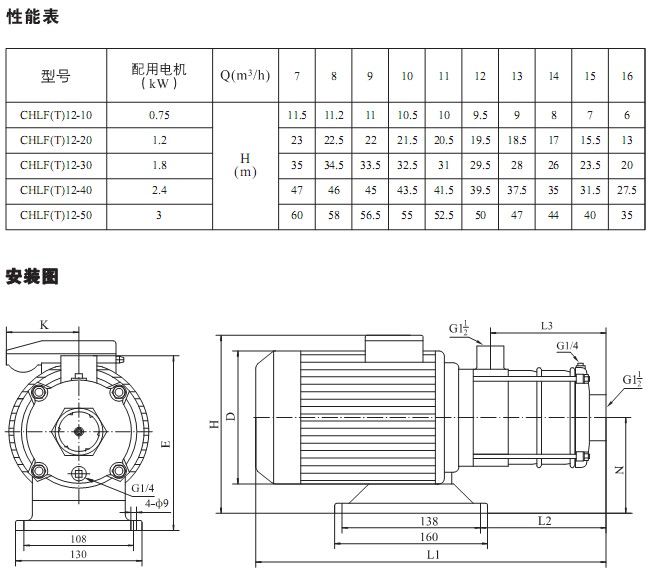

五、曲線條件：

下述條件適用于后面所示性能曲線。

1、所有曲線都基于電機在恒速2900rpm的測量值。

2、曲線容差符合ISO9906，附錄A。

3、測試采用20℃不含空氣的水，運動粘度為1mm2/s。

4、泵的使用參照加粗曲線的性能范圍，以防流量過小產生過熱和流量過大使電機過載等。



六、電機:

輕型段式多級離心泵電機為全封閉，風冷式二極電機

防護等級：IP55

絕緣等級：F

標準電壓，

50Hz：

1×220-240V

3×220-240V

380-415V
