QBK第三代氣動隔膜泵
一、產品概述
QBK氣動隔膜泵是我公司開發的，具有使用壽命長、不會停頓等優點，即能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。
1、不需灌引水，吸程高達5米，揚程達70米，出口壓力≧6bar
2、流動寬敞，通過性能好，允許通過最大顆粒直徑達10毫米。抽送泥漿、雜質時，對泵磨損甚微；
3、揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7bar之間)
4、該隔膜泵無旋轉部件，沒有軸封，隔膜等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、不必用電，在易燃、易爆場所使用安全可靠
6、可以浸沒在介質中工作
7、使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8、結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不像其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
9、可輸送較粘的液體(粘度在1萬厘泊以下)；
10、本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點；
優 勢
采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡，尤以適合易燃易爆場。
能 力
產品操作，安全可靠，耐腐蝕性，經久耐用，具自吸性，空轉無損，多種材料，用途廣泛，裝置簡單，免卻維修。
應用市場
1、食品加工/生物衛生/制藥
2、汽車/電鍍和拋光
3、陶瓷/涂料/釉料
4、化學/石油
5、化工建筑/公共設施
6、機械配套/廢水處理
二、產品特點
1、由于用空氣作動力，所以流量隨背壓(出口阻力)的變化而自動調整，適合用于中高粘度的流體。而離心泵的工作點是以水為基準設定好的，如果用于粘度稍高的流體，則需要配套減速機或變頻調速器，成本就大大的提高了，對于齒輪泵也是同樣如此。
2、在易燃易爆的環境中用氣動泵可靠且成本低，如燃料、火藥的輸送，因?yàn)椋旱谝弧⒔拥睾蟛豢赡墚a(chǎn)生火花；第二、工作中無熱量產生，機器不會過熱；第三、流體不會過熱因?yàn)楦裟け脤α黧w的攪動最小。
3、在工地惡劣的地方，如建筑工地、 工礦的 廢水排放、由于污水中的雜質多且成分復雜，管路易于堵塞，這樣對電泵就形成負荷過高的情況，電機發熱易損。氣動隔膜泵可通過顆粒且流量可調，管道堵塞時自動停止至通暢。
4、另外隔膜泵體積小易于移動，不需要地基，占地面極小，安裝簡便經濟。可作為移動式物料輸送泵。
5、在有危害性、腐蝕性的物料處理中，隔膜泵可將物料與外界完全隔開。
6、或是一些試驗中保證沒有雜質污染原料。
7、可用于輸送化學性質比較不穩定的流體，如：感光材料、絮凝液等。這是因?yàn)楦裟け玫募羟辛Φ停瑢Σ牧系奈锢碛绊懶 ?/p>
三、QBK氣動隔膜泵性能參數表
|
型號
|
最大流量
(L/Min)
|
出口壓力
(kgf/cm2)
|
吸程
(m)
|
最大允許顆粒直徑
(mm)
|
|
隔膜材質
|
|
丁晴橡膠
|
氯丁橡膠
|
乙丙橡膠
|
氟橡膠
|
四氟
|
|
QBK-8
|
16
|
6.9
|
5
|
1
|
300
|
●
|
●
|
●
|
●
|
●
|
|
QBK-15
|
20
|
6.9
|
5
|
1
|
300
|
●
|
●
|
●
|
●
|
●
|
|
QBK-25
|
100
|
6.9
|
5
|
2.5
|
600
|
●
|
●
|
●
|
●
|
●
|
|
QBK-40
|
140
|
6.9
|
5
|
4.5
|
600
|
●
|
●
|
●
|
●
|
●
|
|
QBK-50
|
240
|
6.9
|
5
|
8
|
900
|
●
|
●
|
●
|
●
|
●
|
|
QBK-65
|
280
|
6.9
|
5
|
8
|
900
|
●
|
●
|
●
|
●
|
●
|
|
QBK-80
|
400
|
6.9
|
5
|
10
|
1500
|
●
|
●
|
●
|
●
|
●
|
|
QBK-100
|
480
|
6.9
|
5
|
10
|
1500
|
●
|
●
|
●
|
●
|
●
|

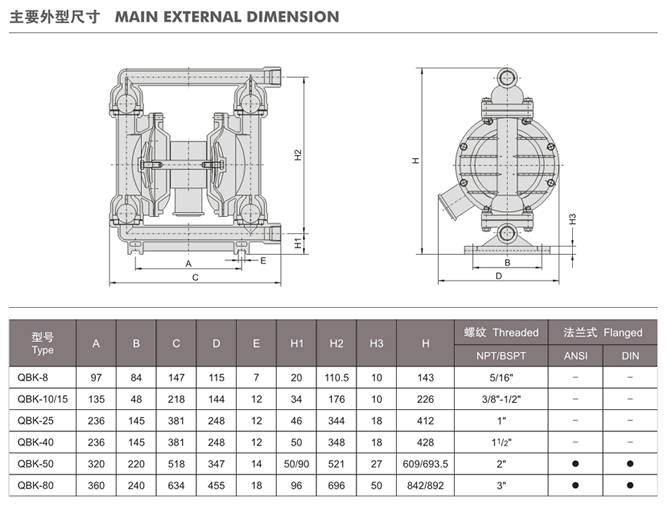

四、安裝尺寸：
聲明：本文中所有文字、數據、圖片均只適用于參考，QBK第三代氣動隔膜泵性能參數、QBK第三代氣動隔膜泵結構尺寸參數等詳情，請聯系我們的銷售、技術工程師，電話：021-36527613。
