以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍： 25-500 （mm）
流量范圍： 8-2600 （m3/h）
揚程范圍： 7-80 （m）
材質：鑄鐵、不銹鋼
常規產品全部現貨供應，縮短了交貨期。
應用領域： 化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業等行
一、產品概述：
無堵塞排污泵具有節能、結構獨特等功能。產品投放市場后以其獨特的設計，可靠的質量受到廣大用戶的歡迎和好評，被許多單位選為代替進口產品。
LW系列無堵塞排污泵、YW型無堵塞液下排污泵、GW型管道式無堵塞排污泵三大系列是我單位在QW潛水式排污泵的基礎上，根據用戶的要求及使用條件、方式不同進行合理設計而成的，其水力模型同QW型泵，產品投放市場后，以其獨特的設計，可靠的質量受到廣大用戶的歡迎和好評。
二、適用范圍:
LW系列無堵塞排污泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。該系列泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
三、使用條件:
1、LW立式排污泵系列產品在額定電壓為380V，電源頻率為50Hz時適用
2、介質溫度不超過120攝氏度，介質密度≤1150kg/m3,PH值在5-9范圍之間;
3、海拔高度不超過1000米；
4、輸送介質年粘度不超1000CP；
5、產品材質主要為鑄鐵，不能用于強腐蝕性或含有強腐蝕性的介質中;
注意：在選型或安裝使用前務使泵實際使用條件符合以上條款，確保產品的正確使用！
四、產品特點:
1、采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
2、設計合理，配套電機合理，效率高，節能效果顯著。
3、機械密封采用單道密封，材質為硬質耐磨耐腐碳化鎢，具有耐用、耐磨等特點，可連續運行8000小時以上。
4、泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。
5、水力性能整機效率高，運轉噪音低。
6、在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。
7、泵與電機為一體機構，安裝時無需校正；
五、型號意義:
六、結構說明：
LW(WL)型系列立式無堵塞排污泵為單吸蝸殼式泵，泵內裝有無堵塞防纏繞型單（雙）大流道葉輪，具有很好的通過能力。

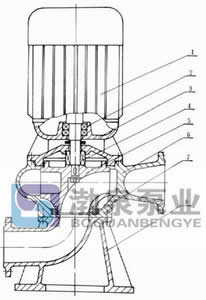

該系列泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構如圖所示，每種結構具有兩種底座連接形式，一是進口水平吸入，具有轉角功能。
1 | 電機 | 2 | 軸承 | 3 | 電機座 | 4 | 機械密封 |
5 | 葉輪 | 6 | 泵體 | 7 | 密封圈 | 8 | 底座 |
型號 | 口徑 | 流量 | 揚程 | 功率 | 轉速 | 效率 |
LW25-8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 |
LW32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
LW40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
LW40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
LW50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
LW50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
LW50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
LW50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
LW50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
LW50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
LW50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
LW65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
LW65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
LW65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
LW65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
LW65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
LW65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
LW80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
LW80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
LW80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
LW80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
LW100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
LW100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
LW100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
LW100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
LW100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
LW100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
LW100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
LW125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
LW120-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
LW150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
LW150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
LW150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
LW150-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
LW150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
LW150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
LW150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
LW200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
LW200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
LW200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
LW200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
LW200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
LW200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
LW200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
LW200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
LW200-400-30-55 | 200 | 400 | 30 | 55 | 1480 | 70 |
LW250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
LW250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
LW250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
LW250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
LW250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
LW300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
LW300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
LW300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
LW300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
LW300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
LW300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
LW300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
LW350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
LW350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
LW350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
LW350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
LW350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
LW400-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
LW400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
LW400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
LW400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
LW400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
LW400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
LW500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
LW500-2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
LW500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
LW500-2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
 |
||
